Drönare används i allt fler projekt – men för många stannar nyttan vid bilder och visualisering. Med rätt arbetsflöde går det att ta steget vidare och använda drönardata som ett verkligt mätunderlag i det dagliga arbetet.
I den här artikeln delar Adam Waermö, mätare och utsättare på Mätec, med sig av hur han arbetar med Trimble Business Center (TBC) för att ta drönardata hela vägen från flygning till färdigt beslutsunderlag.
Ett naturligt komplement i fält
Adam arbetar som mätare och utsättare i fält och är just nu involverad i ett större projekt där ett fryslager byggs. Utöver traditionell mätning använder han även drönare som ett komplement i vissa typer av projekt.
– För mig handlar det om att underlätta och förenkla vid tillfällen där noggrannheten inte behöver vara absolut, men där man istället har stora ytor att få överblick över. Då går det betydligt fortare med drönare.
Drönaranvändningen är relativt ny på företaget. När Adam började fanns det ingen etablerad drönarverksamhet, och för ungefär tre år sedan togs beslutet att investera i en drönare – något som idag främst används av honom.
DJI Mavic 3 Enterprise i kombination med TBC
Drönaren som används är en DJI Mavic 3 Enterprise, utrustad med RTK, vilket ger hög positionsnoggrannhet redan vid datainsamlingen.
– Jag flyger med cirka 70 procents överlapp mellan bilderna. Därefter tar jag in materialet i TBC tillsammans med flygstödspunkter som jag mätt in med GNSS-mottagare eller totalstation. Det gör att jag kan georeferera hela materialet korrekt.
I Trimble Business Center bearbetas sedan materialet vidare.
– TBC hittar de överlappande punkterna i bilderna och bygger ihop dem till en helhet. Slutprodukten blir både punktmoln och ortofoto – alltså ett högupplöst foto som täcker hela området.
Därför valde Adam Trimble Business Center
Adam har arbetat i flera olika programvaror genom åren och började sin bana i Geo. När drönaren kom in i bilden blev TBC ett naturligt nästa steg.
– Jag hade licens sedan tidigare, men använde det inte så mycket. Det var först när vi började arbeta med drönare som jag verkligen började jobba i TBC.
Det som blev avgörande var helheten i arbetsflödet.
– Jag har testat många andra program för drönardata, men i TBC kan jag göra allt från start till leverans. I många andra program tar man bara fram ett punktmoln och måste sedan exportera vidare och jobba klart i TBC ändå. Här har jag allt på samma ställe.
Han beskriver arbetsflödet som både tydligt och lätt att följa.
– Det är enkelt att jobba sig igenom processen från bilder till färdigt punktmoln. Samtidigt kan man själv styra hur noggrant resultatet ska vara, vilket jag tycker är väldigt bra.
Mer än bara bilder från luften
Trots att drönare blivit allt vanligare ser Adam att potentialen ofta inte utnyttjas fullt ut.
– Jag har inte märkt någon tydlig ökning i efterfrågan, men man ser att större företag använder drönare mer. Samtidigt tror jag att många missar möjligheten att faktiskt ta fram mätdata. Många ser drönaren mest som ett fotograferingsinstrument.
Han beskriver hur arbetssättet ser ut i praktiken.
– Det jag gör är att jag ställer in ett område eller en centrumlinje, sätter vissa parametrar och sedan flyger drönaren av sig själv. Den sköter överlappen automatiskt, så jag behöver egentligen bara hålla koll på flygningen.
RTK-funktionen i drönaren bidrar dessutom till ett ännu smidigare arbetsflöde.
– Den noggranna GPS-positioneringen förenklar väldigt mycket.
Ett konkret exempel: vägprojekt med stora höjdskillnader

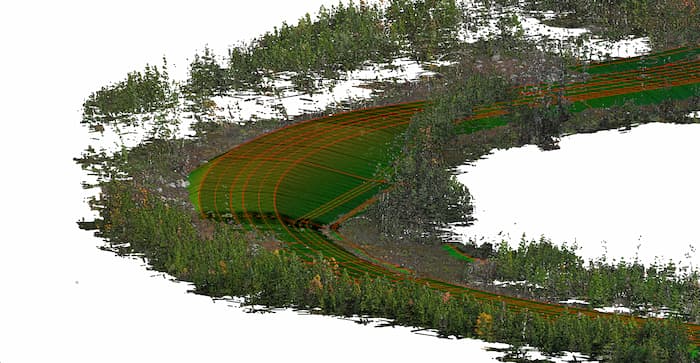

Ett projekt där drönaren verkligen gjorde skillnad var vid ombyggnationen av väg 56, från enkelfilig väg till två-plus-ett-väg över en sträcka på cirka tre mil.
– Vi gjorde bland annat en helt ny sträckning genom ett område med hög skog och mycket berg. Vi skulle ner ungefär femton meter i terrängen för att bygga väg.
Arbetsmiljön gjorde traditionell inmätning svår.
– Det var väldigt kuperat och på många platser gick det inte att mäta fysiskt av säkerhetsskäl. Där hade vi enorm nytta av drönaren. Jag kunde snabbt flyga över området, ta in datan i TBC och se hur mycket berg som hade tagits fram innan nästa sprängning skedde några dagar senare.
Laserskanning som komplement
Utöver drönare har Adam även varit drivande i att använda laserskanning på företaget.
– Den roligaste skanning jag gjort var ett bergrum i Eskilstuna som tidigare använts för tillverkning av flygmotorer. Det skulle byggas om till dataserver och kunden ville ha hela miljön inskannad.
Projektet genomfördes med Trimble X9, där en komplett helskanning togs fram som underlag.
Ett komplett Trimble-ekosystem i vardagen
I det dagliga arbetet använder Adam även Trimble R12i GNSS-mottagare.
– Jag är mycket nöjd. Den förenklar jobbet vid många tillfällen. Både möjligheten att kunna vinkla den och kunna använda den i beväxta områden eller där det finns annat som egentligen borde störa och ändå ha bra mottagning gör stor skillnad.
